一、用途和特點
FC 6000D型雙量程流量演算器是一種特殊用途的流量演算器，它與雙量程差壓流量計配合，實現整個流量測量范圍內量程高端的流量演算和量程低端的流量演算，從而提高量程低端的系統精確度，擴大流量測量范圍度。
這種儀表具有普通FC6000型通用流量演算器的功能，也可以具有FC6000PLUS型流量演算器的功能。
二、硬件結構

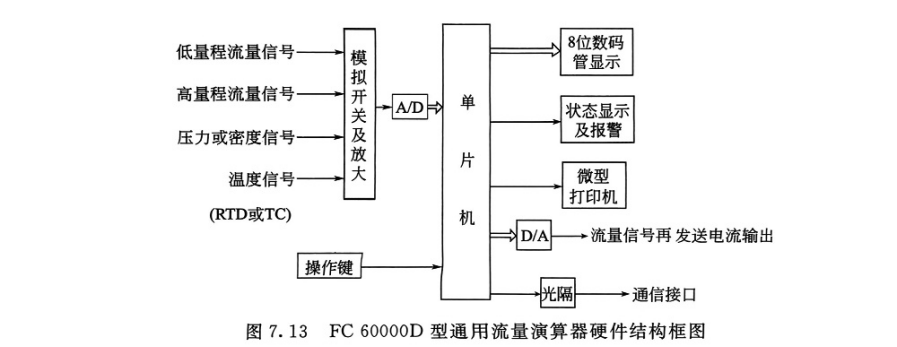

圖7.13所示的硬件結構，除了普通FC6000型流量演算器所具有的壓力信號輸入通道和溫度信號輸入通道之外，還有兩個模擬流量信號輸入通道，其中一個輸入低量程流量信號，另一個輸入高量程流量信號。
三、信息流程圖

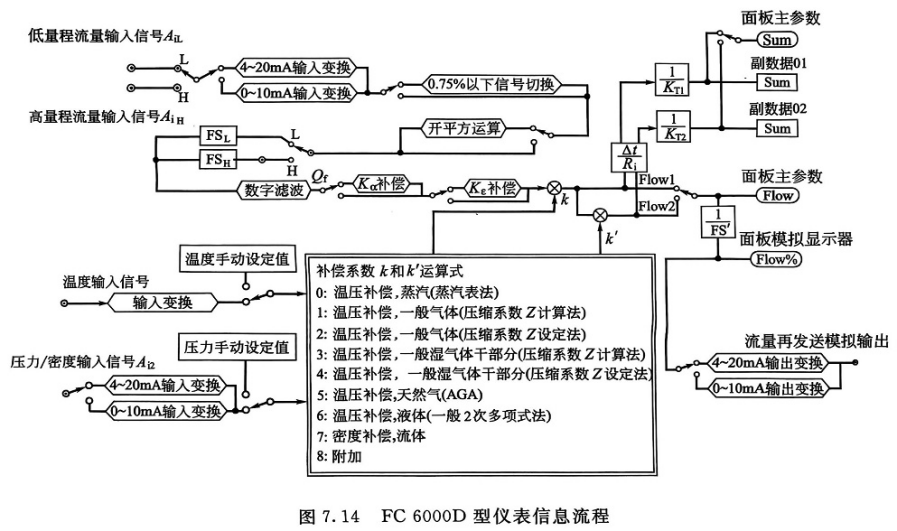

圖7.14所示的信息流程中，低量程流量輸入信號、高量程流量輸入信號以及它們所對應的量程數值FSL、FSH、由軟開關自動切換。其余部分同普通的FC6000相同。
四、高低量程的切換

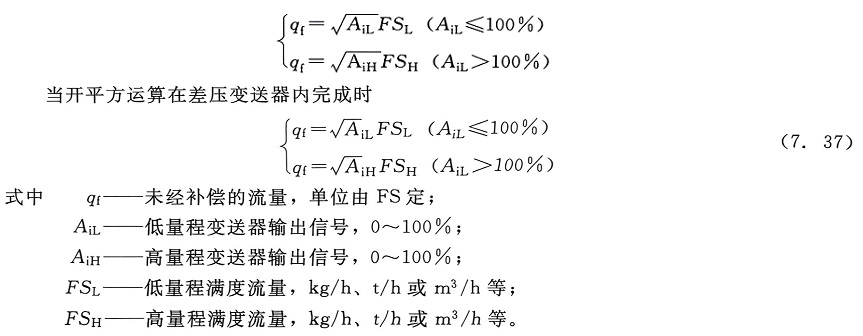

高低量程的切換是要完成下面的表達式：
當開平方運算在流量二次表內完成時：
在切換點附近的切換由軟件自動完成，一般約定，低量程變送器信號≤100%（20mA）時，低量程變送器信號有效；低量程變送器＞100%時，高量程變送器信號有效。
從前面的分析可知，由于高量程差壓變送器總有一定的誤差存在，低量程差壓變送器和二次表的輸入通道也會有一定的誤差存在，在進行高低量程切換時，qf值可能會有一定幅值的跳動，這主要是由高量程差壓變送器的誤差引起的。
為了防止在切換點附近出現頻繁切換和與之相伴隨的流量示值的晃動，在設計切換程序時，一般應考慮設計一個切換死區。
軟件設計人員往往還設計一個兩路流量輸入電流顯示功能，由于兩臺差壓變送器輸入的是同一路差壓信號，兩路電流信號所代表的差壓值和與此差壓相對應的未經補償流量值是相同的，所以在低量程有效時，兩路電流的數值有相應的函數關系。舉個例子：低量程變送器輸入電流如果為16mA，高量程變送器輸入電流就應為6.078mA。必要的時候觀察一下兩路電流示值，如果與應有的函數關系基本相符，則表明幾臺儀表都是正常的。
